Описание

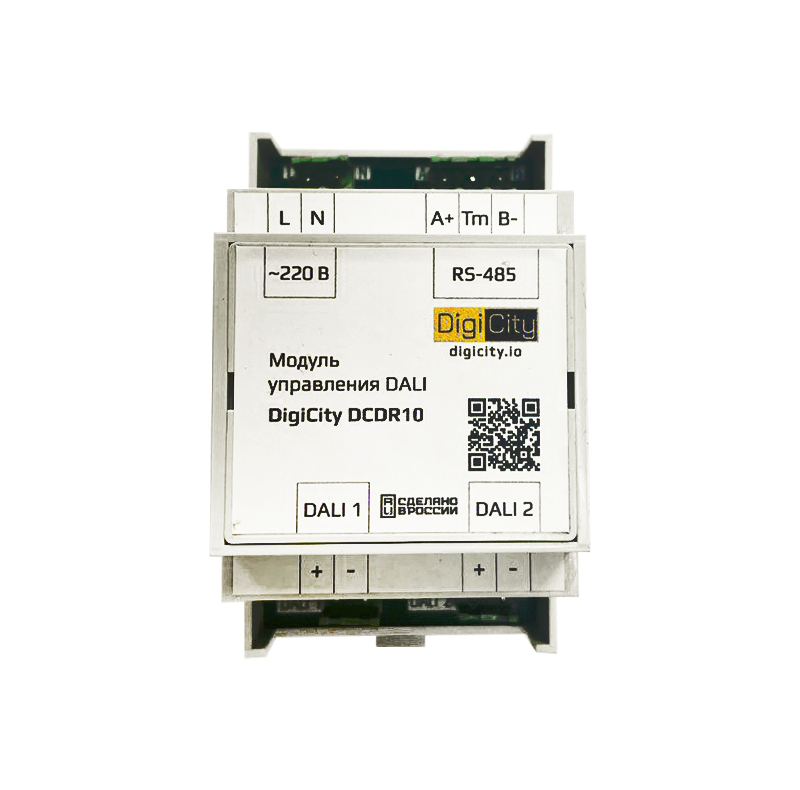

Модуль управления DALI Digicity DCDR10 позволяет управлять многочисленными классами устройств, определенных стандартом DALI.
В первую очередь модуль предназначен для интеграции подсистемы освещения DALI в верхний уровень автоматизации RS-485 modbus RTU.
Модули серии «DigiCity DCDR10» программно и аппаратно совместимы и могут объединяться в сеть RS485 и сеть DALI одновременно с модулями других производителей.
Модуль выпускается в корпусе из ударопрочного пластика светло-серого цвета, из ударопрочного жаростойкого ABS пластика UL-94V0, и предусматривает крепление на DIN‐рейку 35мм. Пластик модуля устойчив к УФ-излучению, перепадам температуры от -45 до +70°C. Модули спроектированы и изготавливаются с повышенным запасом надежности каждой своей части.
Конструкция
| Габаритные размеры с учетом кабельных вводов, мм | Д 53,3 x Ш 90,2 x В 57,3 |
|---|---|
| Напряжение питания, В | 220В AC, 24В DC |
| Потребляемая мощность от сети переменного тока, Вт | 3 |
| Допустимое напряжение шины DALI, В | от 12 до 22.5 |
| Максимальный потребляемый ток на шине DALI | До 250мА |
| Количество каналов DALI | 2 |
| Максимальное число устройств DALI на линии, до | 32 |
| Максимальное число групп для устройства управления, до | 32 |
| Степень защиты оболочки | IP20 |
| Климатическое исполнение, °С | от -45 до +70 (У1, ГОСТ 15150-69) |
| Интерфейсы | DALI, RS-485 |
| Место установки | DIN-рейка |
