Описание

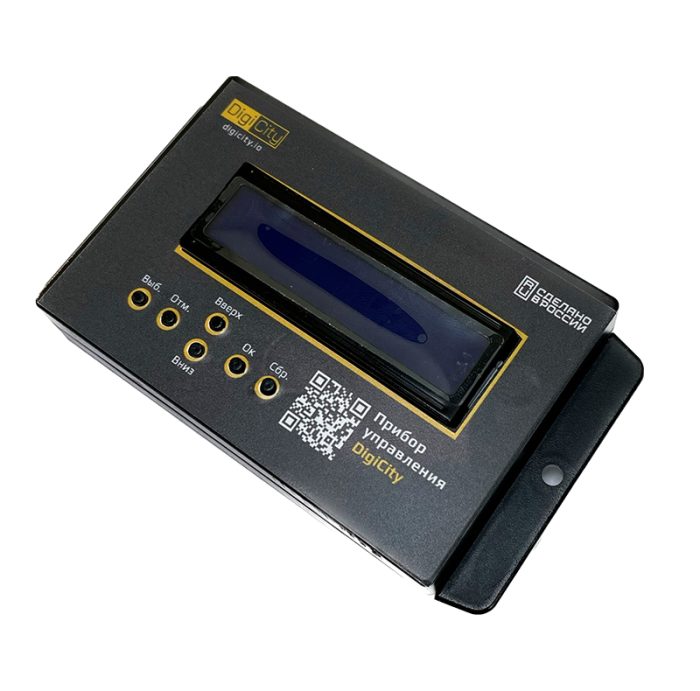

Информационная панель DCLCD10.485 используется для вывода и редактирования текстовых и цифровых параметров системы.
Устройство представляет собой готовую плату с жидкокристаллическим дисплеем (Liquid Crystal Display) экран которого способен отображать одновременно до 32 символов (16 столбцов, 02 строки).
Устройство по умолчанию поставляется в корпусе (по согласованию может быть исполнено в корпусе заказчика).
Модули серии DigiCity DCCA10.I3.485 программно и аппаратно совместимы и могут объединяться в сеть RS485 одновременно с модулями других производителей.
Конструкция
| Габаритные размеры, мм | 80х57×28 |
|---|---|
| Напряжение питания, В | 12В |
| Потребляемая мощность от сети переменного тока, Вт | До 3 |
| Разрешение дисплея в пикселях | 16х2 |
| Подсветка | В наличии |
| Цвет подсветки | Синий/Зеленый |
| Наличие сенсорной панели | Нет |
| Тип дисплея | LCD |
| Степень защиты оболочки | IP20 (зависит от используемого корпуса) |
| Климатическое исполнение, °С | от -20 до +70 (У1, ГОСТ 15150-69) |
| Интерфейсы | RS-485 |
| Место установки | Монтаж в корпус |
