Описание

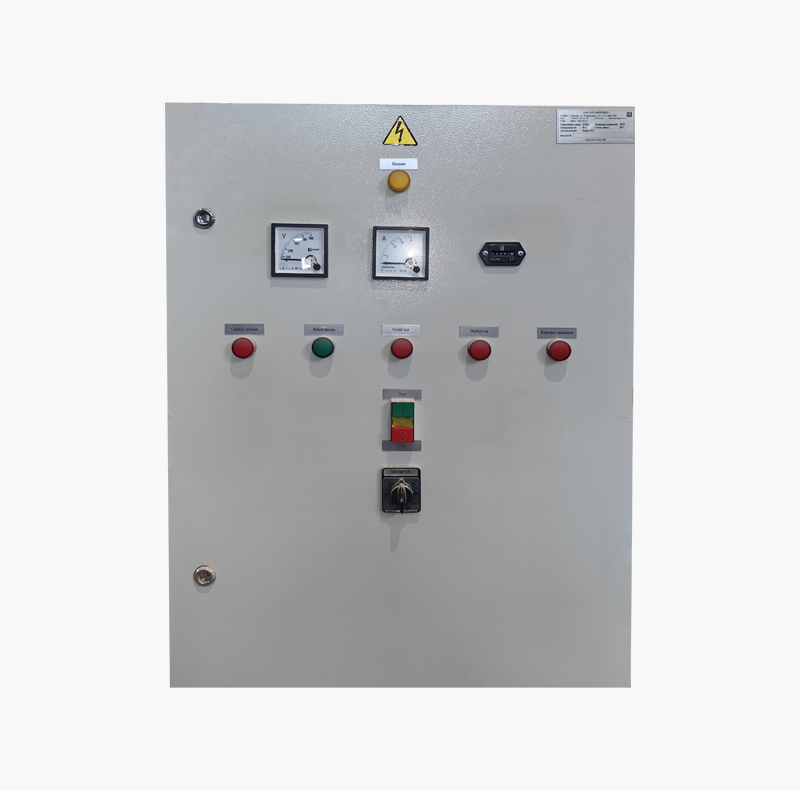

Шкаф управления асинхронным двигателем ЩУ-Н1.1 изготовлен в соответствии с техническими условиями ТУ 3434−001−18228229−2021 и предназначен для ручного и автоматического управления асинхронным двигателем с короткозамкнутым ротором; защиты от перегрузки и токов короткого замыкания; передачи соответствующих информационных сигналов в сетях переменного тока напряжением 400 В, частотой 50 Гц. Изделие выполнено в соответствии с документацией заказчика.
Технические характеристики
| Типоисполнение: | Шкафное |
|---|---|
| Номинальный ток, А: | 40 |
| Номинальная частота, Гц: | 50 |
| Номинальное напряжение главной цепи, В: | 400 |
| Номинальное напряжение изоляции, В: | 660 |
| Номинальный ток короткого замыкания, кА: | 4,5 |
| Степень защиты по ГОСТ14254-80: | IP54 |
| Условия эксплуатации по ГОСТ15150-69: | УХЛ3.1 |
| Вид системы заземления: | TN-S |
| Размеры (высота х ширина х глубина), мм: | 1200х750х300 |
| Масса (не более), кг: | 60 |
| Высота над уровнем моря (не более), м | 2000 |
