Современное наружное освещение — не просто «включить и выключить». Это сложная система, где каждый кВ энергии на счету. Мы создаем шкафы управления (ШУНО), которые переводят освещение из статьи расходов в инструмент для оптимизации и безопасности.
Помимо производства шкафов и комплектующих - разрабатываем и внедряем комплексные решения АСУНО DigiCity.
Шкафы управления уличным освещением
Низковольтные комплектные устройства предназначены для приема и распределения переменного тока напряжением 0,4 кВ. Данные устройства используются с целью автоматизации работы потребителей, защиты их от аварийных режимов и распределения электрической энергии.
нЕ ЗНАЕТЕ КАКОЙ ШКАФ ВЫБРАТЬ?
ОБРАТИТЕСЬ К НАШИМ ТЕХНИЧЕСКИМ СПЕЦИАЛИСТАМ
Оперативно свяжемся с вами и ответим на все вопросы.
Преимущества
Высокая стойкость
Корпус не подвержен влиянию химических реагентов и агрессивным средам, высокая стойкостью к атмосферным условиям.
Устойчивость
Не требуется покраска и профилактические работы, устойчивы к ультрафиолетовому излучению солнца.
Безопасность
Повышается электробезопасность в местах массового скопления людей, применение для модернизации городских объектов.

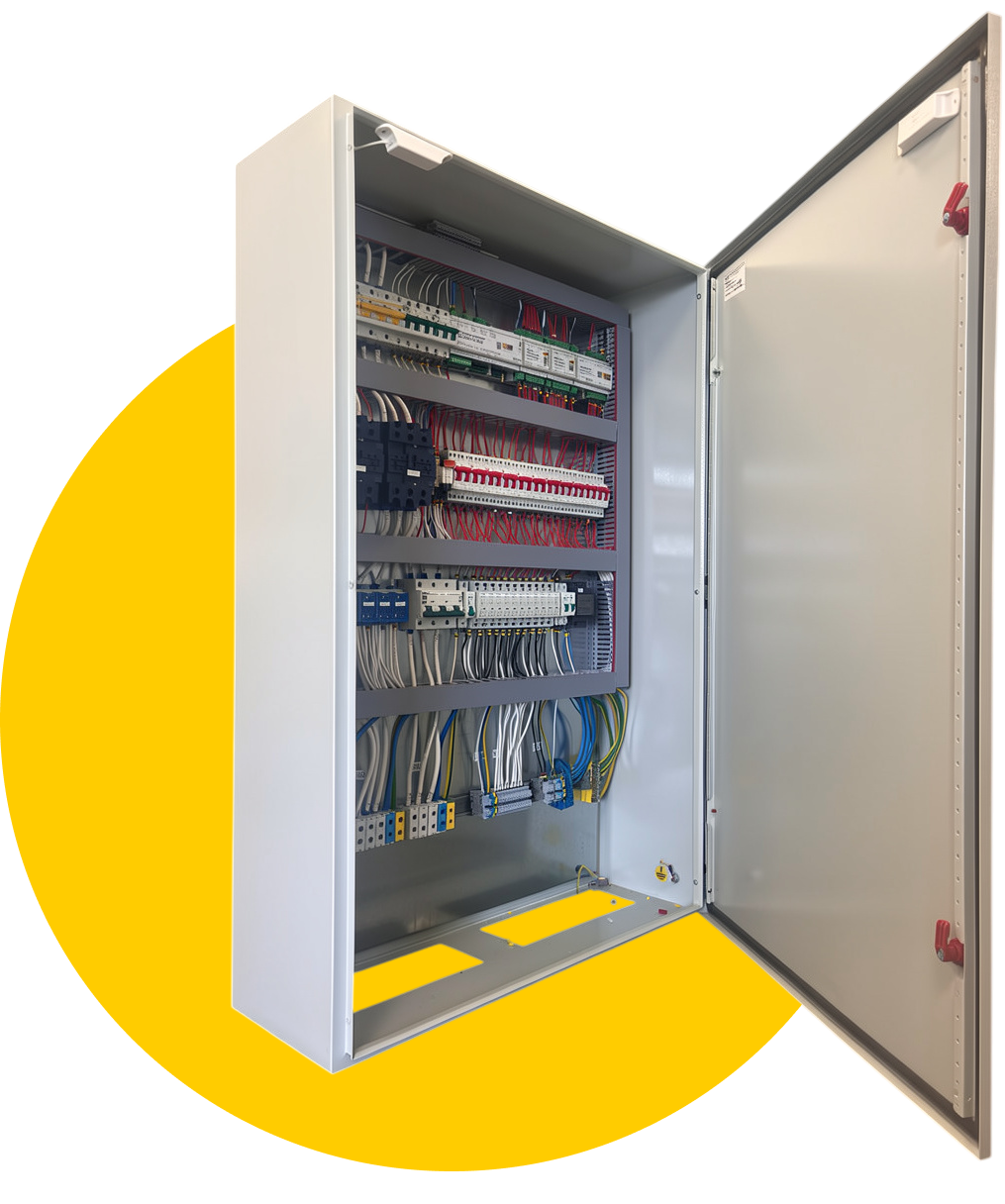

ШУНО, 3 ФАЗЫ
Предназначен для работы в трехфазных сетях и необходим для управления освещением в населенных пунктах, на магистралях и автодорогах. Он обеспечивает автономную работу электроустановок по расписанию, может поддерживать несколько графиков работы и позволяет получать информацию о состоянии системы.
Контроллер ведет автоматический сбор данных с приборов учета электроэнергии для дальнейшей передачи их в диспетчерский пункт, ведется автоматический контроль состояния и функционирования ШУНО, сетей освещения и входящего в состав оборудования.
В зависимости от модификации может быть реализован в различных вариациях. Возможно отслеживание напряжения на 96 точках контроля, управление до 9 исполнительными элементами. По желанию заказчика число точек контроля и исполнительных элементов может быть уменьшено или увеличено.
Коммуникационные возможности:

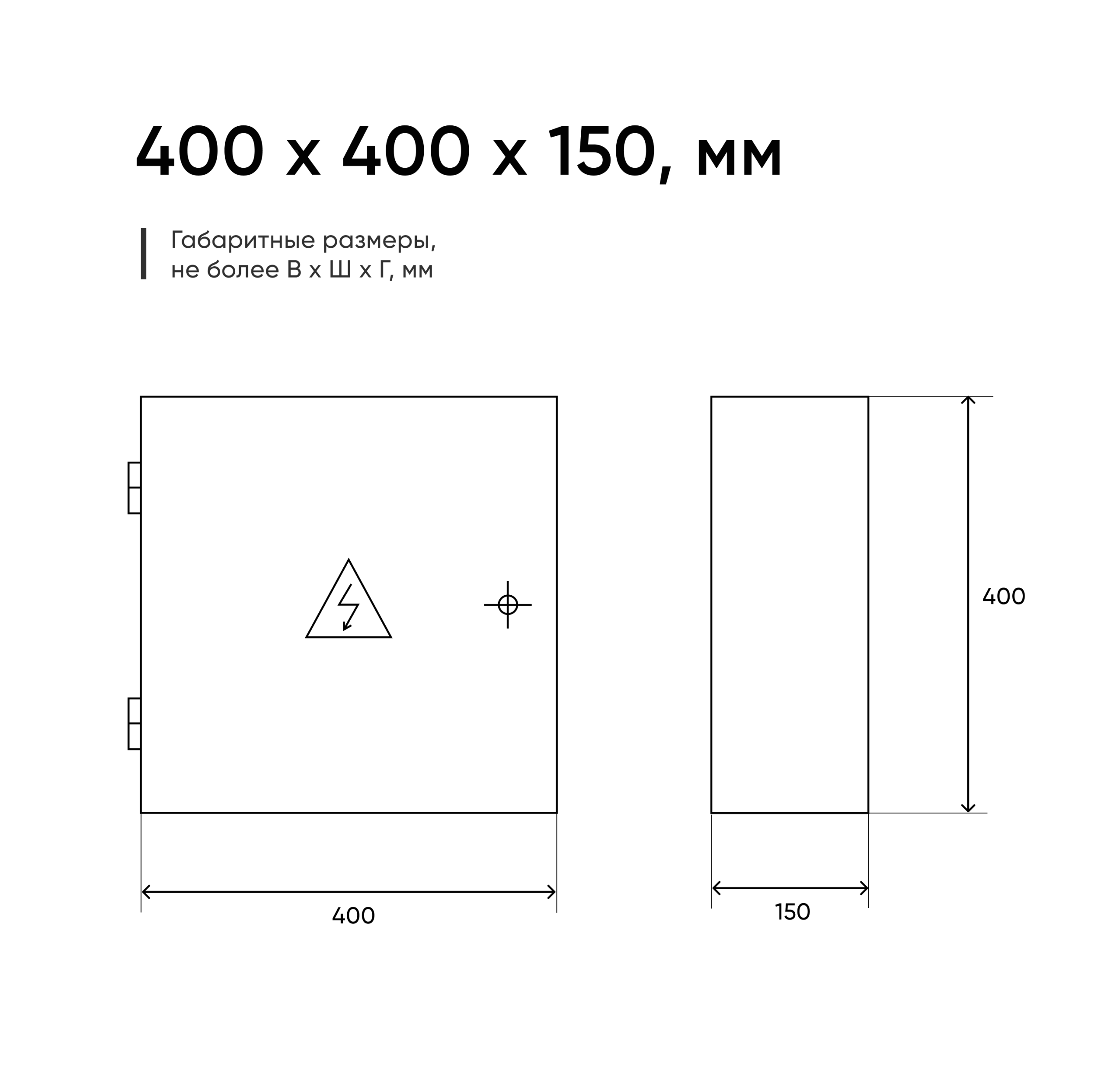

DIGICITY DC200.T2.MGE.ExM2 – 32 точки контроля, 5 отходящих групп, 2 канала управления, 2 датчика контроля тока, габариты шкафа 400*400*170 мм.
DIGICITY DC200.T3.MGE.ExM2 – 32 точки контроля, 4 отходящие группы, 3 канала управления, 3 датчика контроля тока, габариты шкафа 400*400*170 мм.
DIGICITY DC200.T3.MGE.ExM3 – 48 точек контроля, 9 отходящих групп, 3 канала управления, 3 датчика контроля тока, габариты шкафа 400*400*170 мм.
DIGICITY DC200.T3.MGE.ExM4 – 64 точки контроля, 15 отходящих групп, 3 канала управления, 3 датчика контроля тока, габариты шкафа 400*400*170 мм.

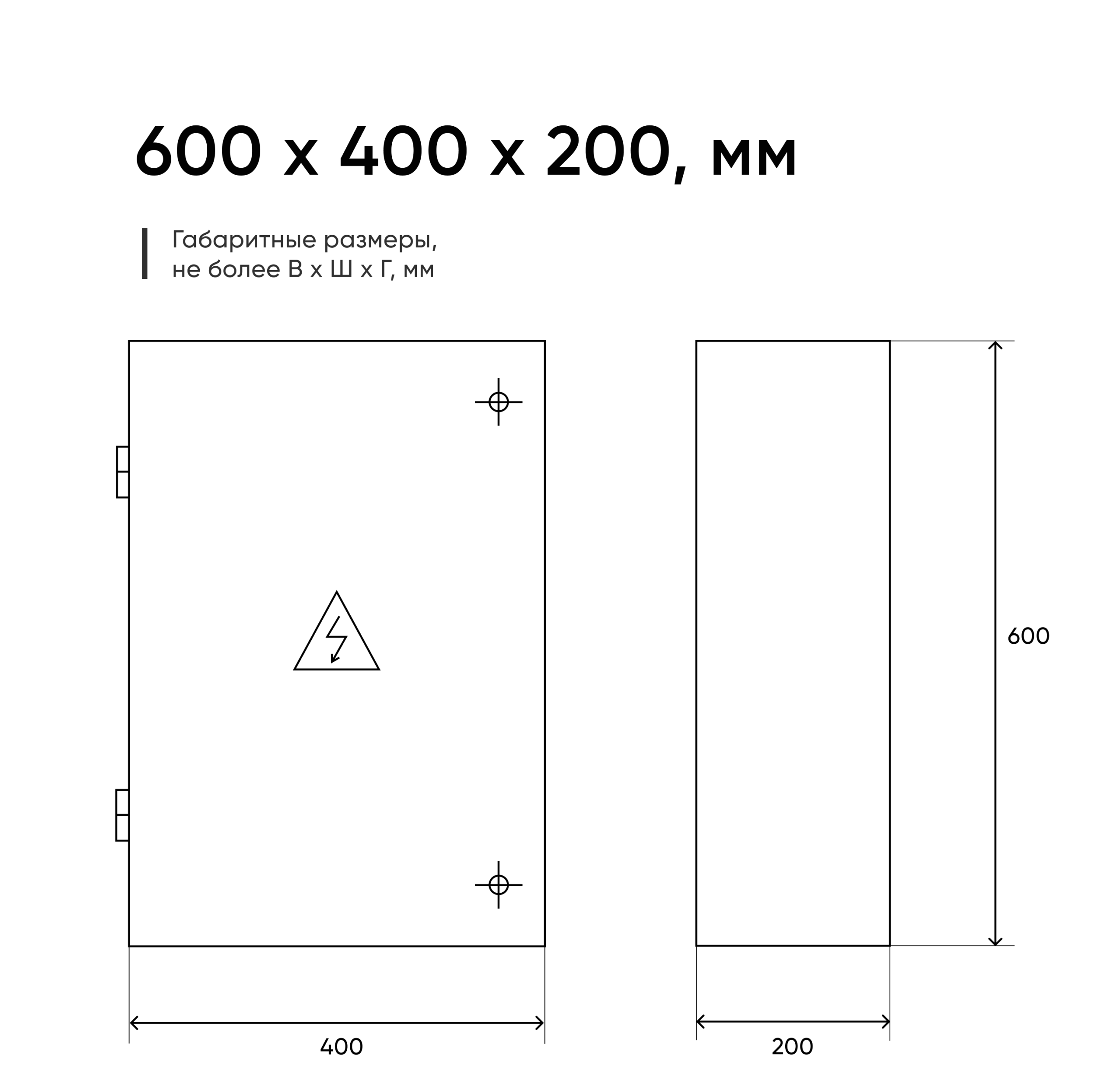

DIGICITY DC200.T6.MGE.ExM4 – 64 точки контроля, 11 отходящих групп, 6 каналов управления, 6 датчиков контроля тока, габариты шкафа 600*600*170 мм.
DIGICITY DC200.T6.MGE.ExM5 – 80 точек контроля, 16 отходящих групп, 6 каналов управления, 6 датчиков контроля тока, габариты шкафа 600*600*170 мм.
DIGICITY DC200.T9.MGE.ExM5 – 80 точек контроля, 12 отходящих групп, 9 каналов управления, 9 датчиков контроля тока, габариты шкафа 400*400*170 мм.
DIGICITY DC200.T9.MGE.ExM6 – 96 точек контроля, 17 отходящих групп, 9 каналов управления, 9 датчиков контроля тока, габариты шкафа 600*600*170 мм.

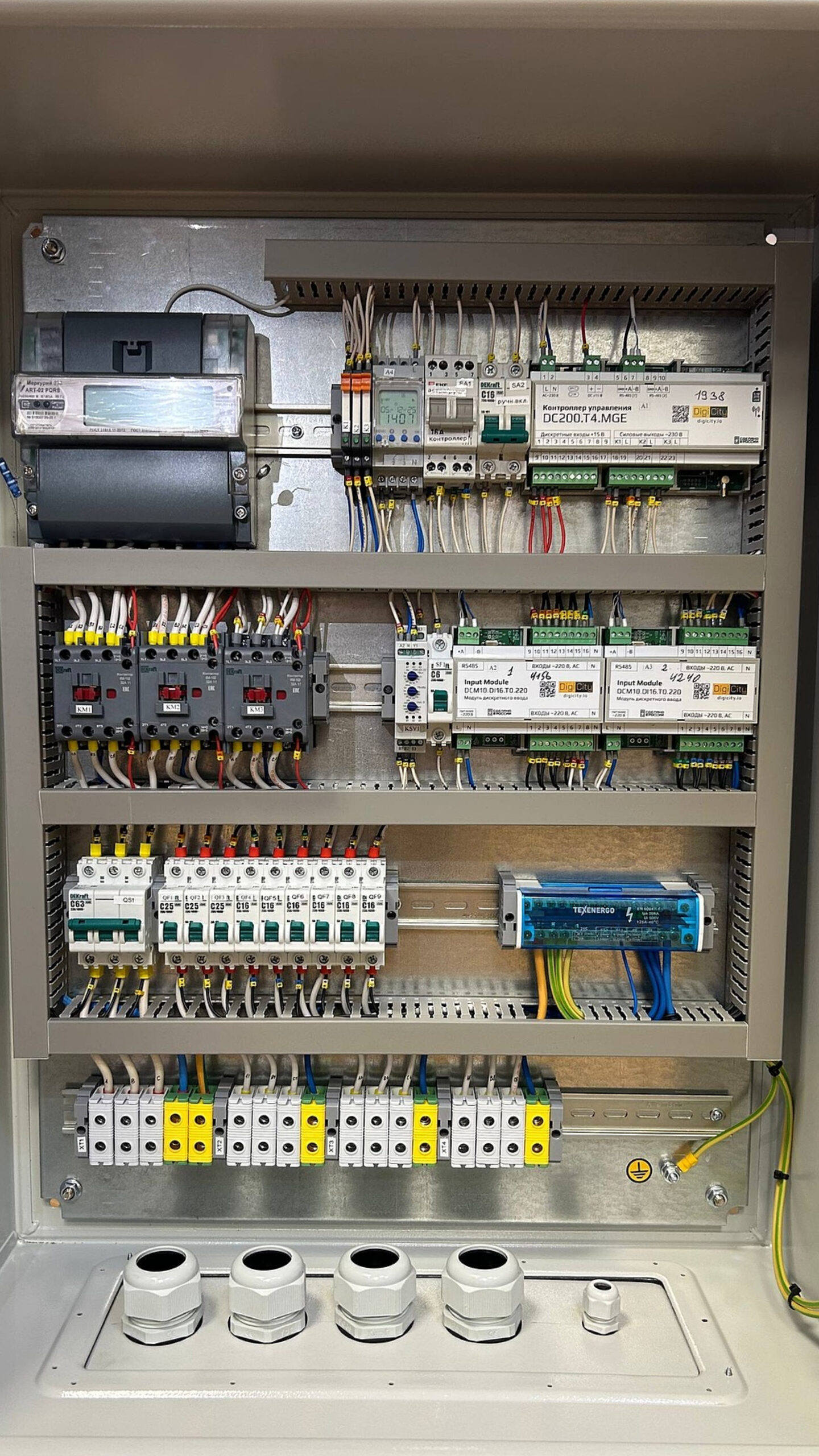

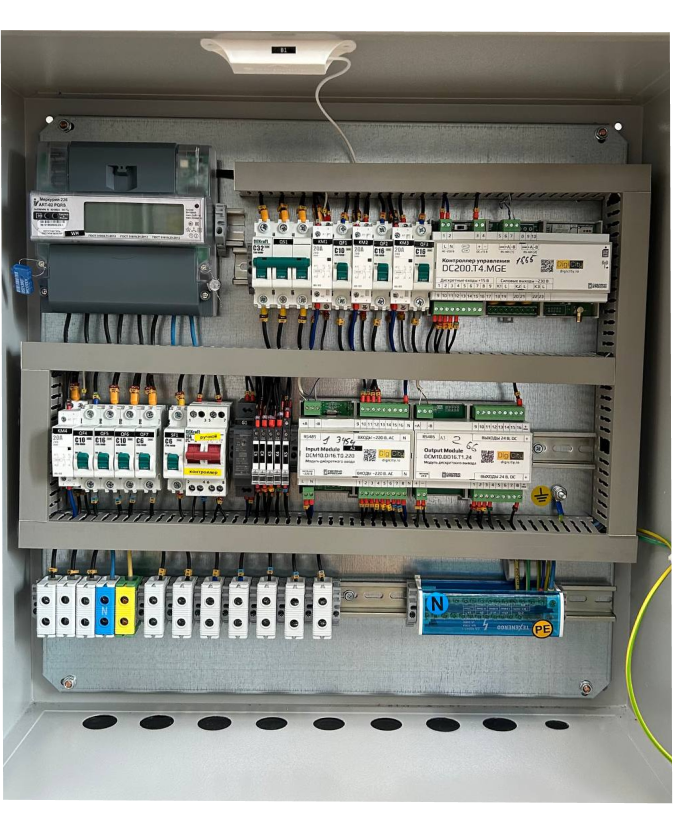

Ключевые компоненты ШУНО
Задачи, решаемые с помощью управления наружным освещением
Организация бесперебойного включения и отключения наружного освещения города с центрального диспетчерского пункта.
Организация освещения в ручном и автоматизированном режимах, в том числе по расписанию в соответствии с годовым графиком.
Обеспечение диагностики состояния сетей освещения и силового оборудования.
Оперативная выдача сообщений об аварии с указанием места аварии, отказавшего оборудования.
Основные технические характеристики
| Система электроснабжения шкафа | 3-фазная |
|---|---|
| Номинальное напряжение главной цепи, В | 380 |
| Напряжение цепей управления, В | 220 |
| Потребляемая мощность, до | 250 Вт |
| Установленный рабочий диапазон напряжения | от 0,9 до 1,1 |
| Номинальное значение частоты, Гц | 50 |
| Номинальное напряжение изоляции, В | 660 |
| Степень защиты по ГОСТ 14254-80 | IP54 |
| Климатическое исполнение по ГОСТ 15150-69 | У1 |
| Количество коммутирующих аппаратов, шт. | 1 шт |
| Тип заземления по ГОСТ 30331.2-95/ГОСТ Р 50571.2-94 | TN-C-S |
| Тип передачи данных | GSM / GPRS / Ethernet |
| Диапазон рабочих температур, Цельсия | от - 40 до +70 |
| Срок службы, лет | 20 |
| Масса, не более, кг | 40 |
Видео-демонстрация работы различных ШУНО

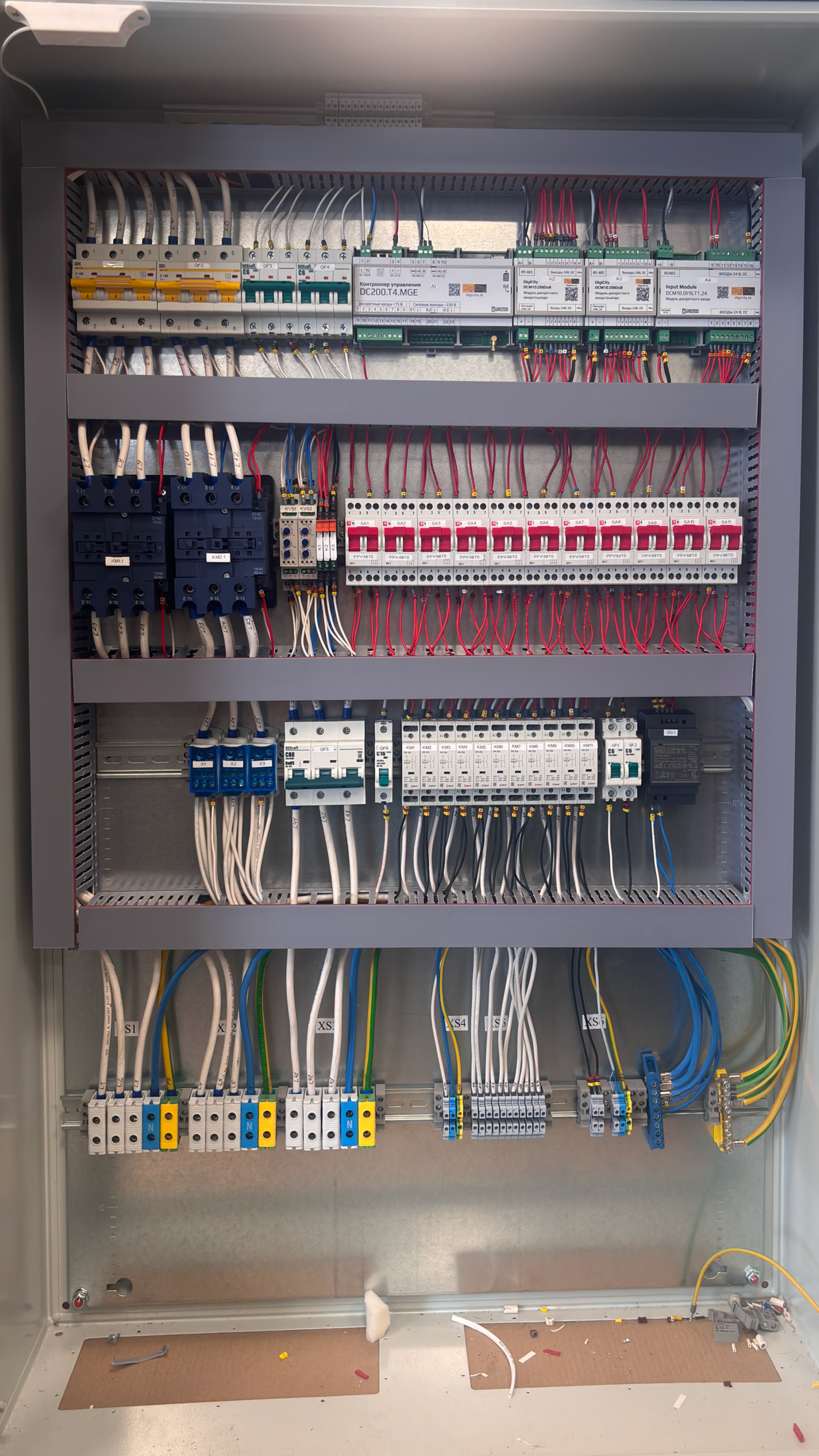

Комплект базовой поставки
1. Прибор управления
- Корпус
- Выключатель автоматический трехполюсный
- Пускатель магнитный ( в зависимости от комплектации)
- Фотореле ( в зависимости от комплектации)
- Переключатель кулачковый ( в зависимости от комплектации)
- Кнопка управления модульная
- Клемма КСВ16-50 мм.кв.
- Шина N в изоляторе ( в зависимости от комплектации)
- Сальниковые вводы
- Металлический поворотный замок треугольного профиля
- Извещатель охранный
- Антенна Антей 909
- Модули ввода/вывода DigiCity
- Контроллер DigiCity
2. Паспорта на контроллер, модули и прибор
Способы получения товара
Предварительно необходимо оставить заявку.
Рассчитаем стоимость доставки.
Доставим в течение нескольких дней.
Условия эксплуатации
- Прибор управления необходимо устанавливать в вертикальном положении, в месте, удобном для обслуживания.
- Подключить к шкафу питающие и отходящие линии согласно схеме, идущей в комплекте с ПУ.
- По окончании монтажных и пуско-наладочных работ дверь шкафа должна быть закрыта на замок ключом.
- Ключ должен находиться только у допущенного к управлению персонала.
- Необходимо убедиться, что электропитание соответствует данным паспорта.
- Корпус шкафа должен быть надежно закреплен и подключен к заземлению.
- При вводе в эксплуатацию ПУ необходимо ознакомиться с паспортом контроллера DigiCity.
