Modern outdoor lighting It's not just a matter of turning things on and off. It's a complex system where every kilowatt of energy counts. We create control cabinets (CABs) that transform lighting from an expense into a tool for optimization and safety.
In addition to manufacturing cabinets and components, we develop and implement comprehensive solutions. Smart lighting DigiCity.

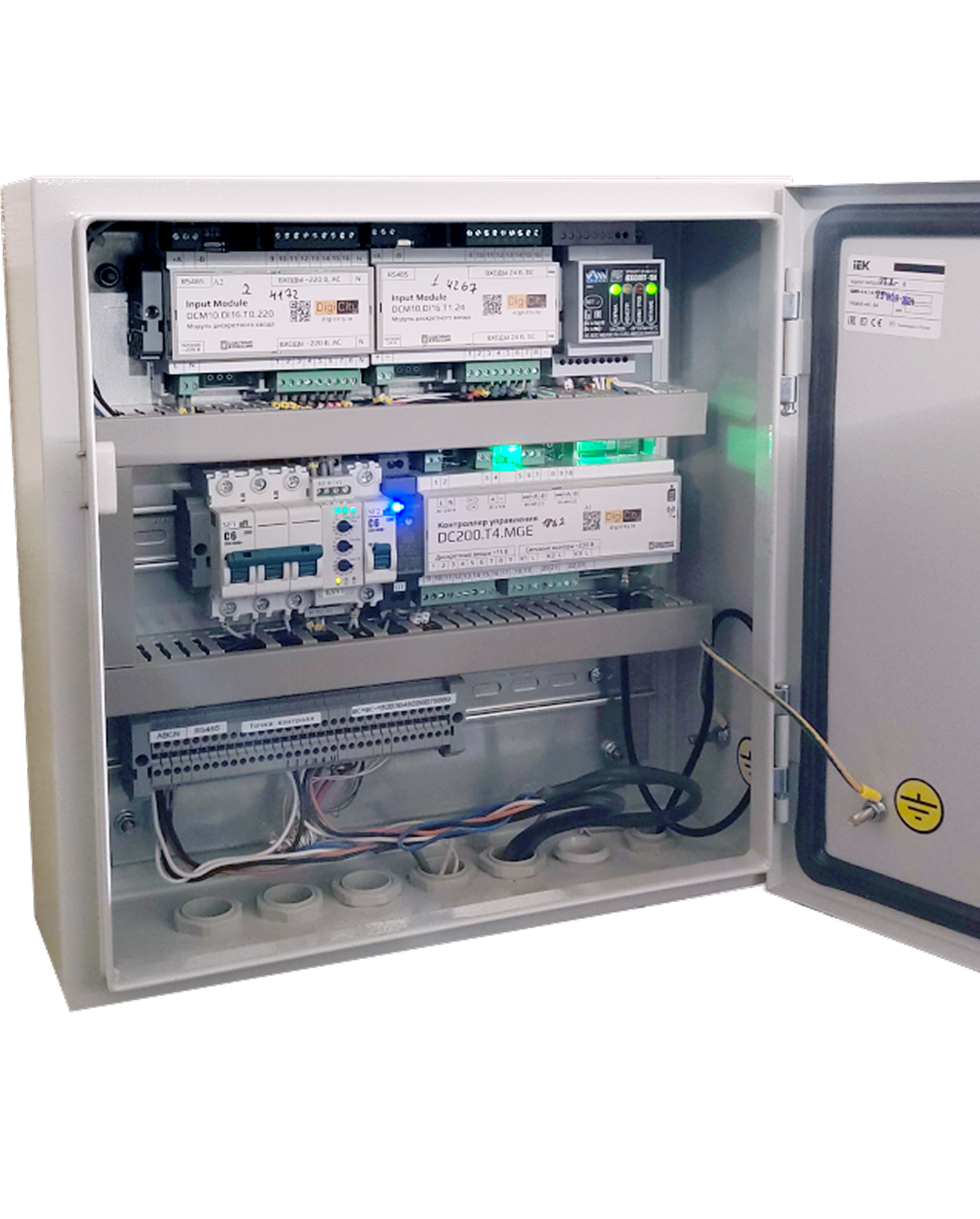

Outdoor lighting control cabinets
Low-voltage complete devices are intended for receiving and distributing alternating current with a voltage of 0.4 kV. These devices are used to automate the operation of consumers, protect them from emergency modes and distribute electrical energy.
DON'T KNOW WHICH LIGHTING CABINET TO CHOOSE?
CONTACT OUR TECHNICAL SPECIALISTS
We will promptly contact you and answer all your questions.
Advantages of
Высокая стойкость
Корпус не подвержен влиянию химических реагентов и агрессивным средам, высокая стойкостью к атмосферным условиям.
Устойчивость
Не требуется покраска и профилактические работы, устойчивы к ультрафиолетовому излучению солнца.
Safety
Повышается электробезопасность в местах массового скопления людей, применение для модернизации городских объектов.
LCC, PHASE 3
It is designed to work in three-phase networks and is necessary for managing lighting in populated areas, on highways, and on roads. autonomous operation of electrical installations according to a schedule,can support multiple operating schedules, and allows you to receive information about the system's status.
The controller leads automatic collection of data from electricity metering devices for further transmission to the control room, automatic monitoring of the status and functioning of the SHUNO, lighting networks, and related equipment.
Depending on the modification, it can be implemented in various variations.It is possible to monitor voltage at 96 control pointsand control up to 9 actuators.The number of control points and actuators can be reduced or increased as required.
Communication capabilities:
DIGICITY DC200.T2.MGE.ExM2 — 32 control points, 5 outgoing groups, 2 control channels, 2 current control sensors, cabinet dimensions 400*400*170 mm.
DIGICITY DC200.T3.MGE.ExM2 — 32 control points, 4 outgoing groups, 3 control channels, 3 current control sensors, cabinet dimensions 400*400*170 mm.
DIGICITY DC200.T3.MGE.ExM3 — 48 control points, 9 outgoing groups, 3 control channels, 3 current control sensors, cabinet dimensions 400*400*170 mm.
DIGICITY DC200.T3.MGE.ExM4 — 64 control points, 15 outgoing groups, 3 control channels, 3 current monitoring sensors, cabinet dimensions 400*400*170 mm.
DIGICITY DC200.T6.MGE.ExM4 — 64 monitoring points, 11 outgoing groups, 6 control channels, 6 current monitoring sensors, cabinet dimensions 600*600*170 mm.
DIGICITY DC200.T6.MGE.ExM5 — 80 monitoring points, 16 outgoing groups, 6 control channels, 6 current monitoring sensors, cabinet dimensions 600*600*170 mm.
DIGICITY DC200.T9.MGE.ExM5 — 80 monitoring points, 12 outgoing groups, 9 control channels, 9 current monitoring sensors, cabinet dimensions 400*400*170 mm.
DIGICITY DC200.T9.MGE.ExM6 – 96 control points, 17 outgoing groups, 9 control channels, 9 current control sensors, cabinet dimensions 600*600*170 mm.

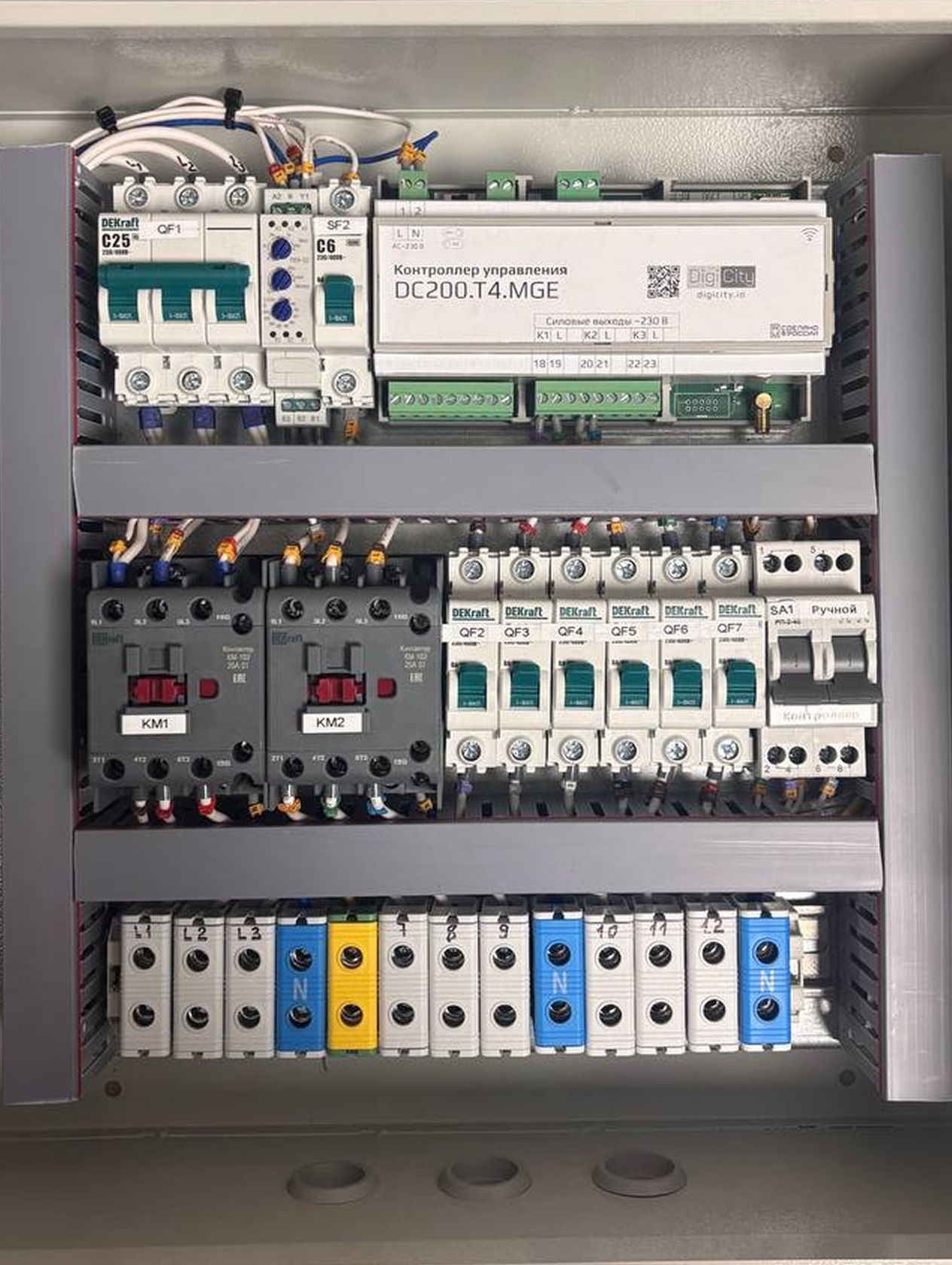

Ключевые компоненты ШУНО
Задачи, решаемые с помощью управления наружным освещением
Организация бесперебойного включения и отключения наружного освещения города с центрального диспетчерского пункта.
Организация освещения в ручном и автоматизированном режимах, в том числе по расписанию в соответствии с годовым графиком.
Обеспечение диагностики состояния сетей освещения и силового оборудования.
Оперативная выдача сообщений об аварии с указанием места аварии, отказавшего оборудования.
Основные технические характеристики
| Система электроснабжения шкафа | 3-фазная |
|---|---|
| Номинальное напряжение главной цепи, В | 380 |
| Напряжение цепей управления, В | 220 |
| Потребляемая мощность, до | 250 Вт |
| Установленный рабочий диапазон напряжения | от 0,9 до 1,1 |
| Номинальное значение частоты, Гц | 50 |
| Номинальное напряжение изоляции, В | 660 |
| Степень защиты по ГОСТ 14254-80 | IP54 |
| Климатическое исполнение по ГОСТ 15150-69 | У1 |
| Количество коммутирующих аппаратов, шт. | 1 шт |
| Тип заземления по ГОСТ 30331.2-95/ГОСТ Р 50571.2-94 | TN-C-S |
| Тип передачи данных | GSM / GPRS / Ethernet |
| Диапазон рабочих температур, Цельсия | от - 40 до +70 |
| Срок службы, лет | 20 |
| Масса, не более, кг | 40 |
Видео-демонстрация работы различных ШУНО
Комплект базовой поставки
1. Прибор управления
- Корпус
- Выключатель автоматический трехполюсный
- Пускатель магнитный ( в зависимости от комплектации)
- Фотореле ( в зависимости от комплектации)
- Переключатель кулачковый ( в зависимости от комплектации)
- Кнопка управления модульная
- Клемма КСВ16-50 мм.кв.
- Шина N в изоляторе ( в зависимости от комплектации)
- Сальниковые вводы
- Металлический поворотный замок треугольного профиля
- Извещатель охранный
- Антенна Антей 909
- Модули ввода/вывода DigiCity
- Контроллер DigiCity
2. Паспорта на контроллер, модули и прибор
Способы получения товара
Предварительно необходимо оставить заявку.
Рассчитаем стоимость доставки.
Доставим в течение нескольких дней.
terms of Use
- Прибор управления необходимо устанавливать в вертикальном положении, в месте, удобном для обслуживания.
- Подключить к шкафу питающие и отходящие линии согласно схеме, идущей в комплекте с ПУ.
- По окончании монтажных и пуско-наладочных работ дверь шкафа должна быть закрыта на замок ключом.
- Ключ должен находиться только у допущенного к управлению персонала.
- Необходимо убедиться, что электропитание соответствует данным паспорта.
- Корпус шкафа должен быть надежно закреплен и подключен к заземлению.
- При вводе в эксплуатацию ПУ необходимо ознакомиться с паспортом контроллера DigiCity.
