ШР/ ШРУ/ ВРУ

Вводно-распределительные устройства ВРУ предназначены для приема, учета и распределения электрической энергии в электроустановках жилых и общественных зданий, а также для защиты отходящих от ВРУ распределительных и групповых цепей при перегрузках и коротких замыканиях.

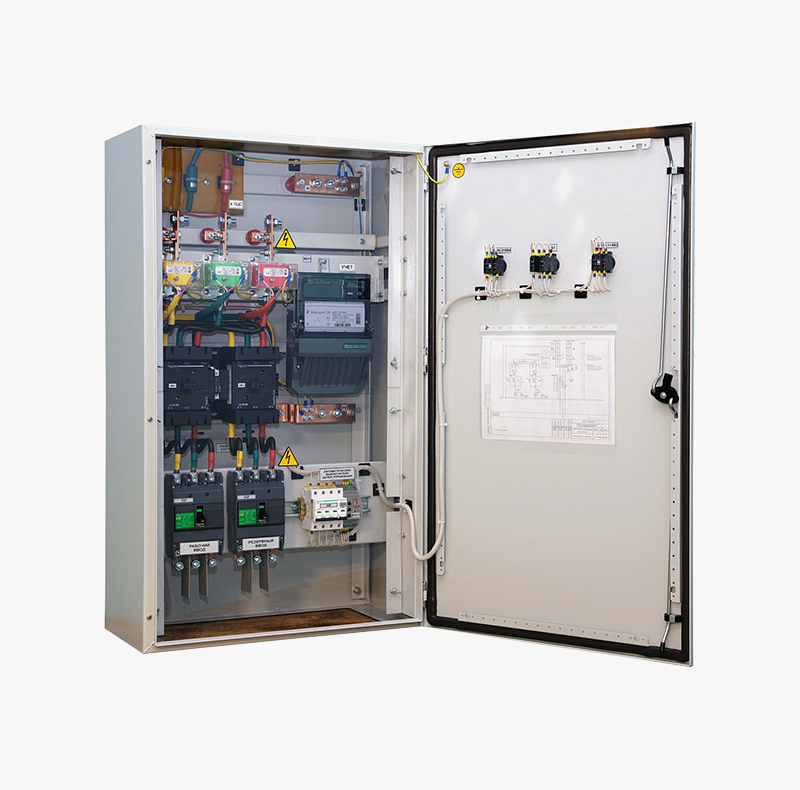

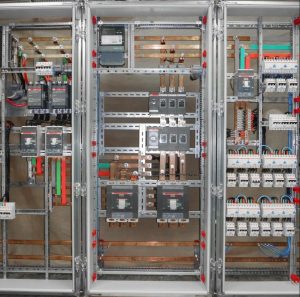

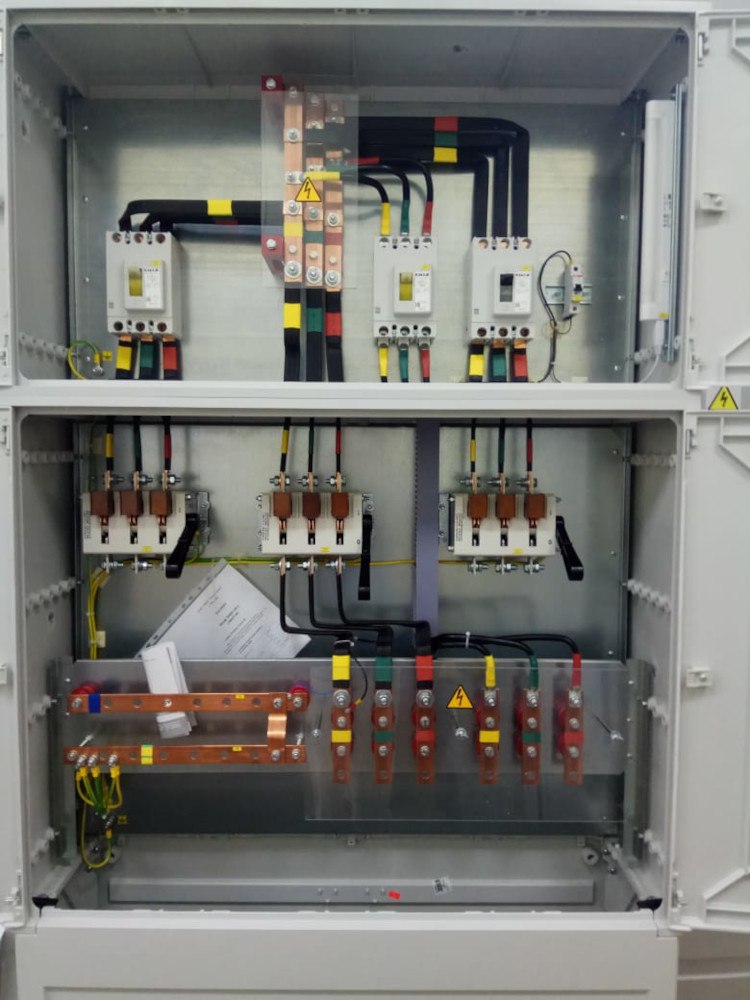

Используются в сетях напряжением 230/400 В трёхфазного переменного тока частотой 50 Гц с глухозаземлённой нейтралью, для защиты линий при перегрузках и коротких замыканиях, а также для нечастых оперативных включений и отключений электрических сетей и обычно представляет собой заземлённый металлический шкаф защищённого исполнения, внутри которого может находиться соответствующая аппаратура: рубильники, предохранители, счётчики электрической энергии, панели аварийного ввода резерва, реле контроля фаз, выключатель аварийного освещения, датчики распределения нагрузки по фазам, вольтметры и амперметры.

На дверь ВРУ может выводиться индикация основных параметров электросети: напряжения, тока, срабатывания защит, асимметрии по фазам, и пр. Амперметры и счётчики энергии включаются через трансформаторы тока.

Контроллер ведет автоматический сбор данных с приборов учета электроэнергии для дальнейшей передачи их в диспетчерский пункт, ведется автоматический контроль состояния и функционирования шкафа, входящего в состав оборудования.
