Автоматизация наружного освещения (АСУНО): снизим расходы на энергоснабжение до 75%
Комплексная система для дистанционного управления, мониторинга и анализа работы каждого уличного светильника. Для городов, ЖКХ и промышленных объектов.
Ежедневные проблемы традиционного освещения
Нет возможности регулировать яркость, управление освещением только вручную (включено/выключено).
Объезды территории для обнаружения перегоревших светильников могут длиться несколько дней.
Нет данных для обоснования модернизации и оптимизации расходов.
Темные улицы из-за несвоевременного включения/выключения освещения.
Кража электроэнергии, поломки шкафов управления
Освещение работает без учета необходимости (времени суток, погодных условий, наличия людей).
Как работает система
Описание и визуальное представление состава системы управления освещением, включающей в себя множество модулей.
Визуализация работы системы
- Данные со светильников: Датчики, контроллеры.
- Передача данных: По GSM, LoRaWAN, Ethernet.
- Центр управления: Облачное или серверное ПО с картой объекта, графиками, отчетами.
- Управление и аналитика: Диспетчер видит все, управляет всем, получает отчеты.
Примеры мнемосхем от DigiCity
Ключевые выгоды и экономический эффект
единая система для максимальной экономии,
надежности и современного управления.
АСУНО для объектов любого масштаба и назначения
Система адаптируется под специфику вашего объекта, обеспечивая максимальную эффективность и экономию ресурсов.
Городская инфраструктура: улицы, площади, парки, дворы, скверы
- Повышение безопасности пешеходов в вечернее и ночное время.
- Сокращение бюджетных расходов на электроэнергию до 70%.
- Автоматическое включение/выключение по графику и датчикам освещенности.
Транспортная инфраструктура: автомагистрали, трассы, тоннели, мосты.
- Гарантированная видимость и повышение безопасности движения.
- Экономия за счет интеллектуального димминга (снижения яркости) в часы низкой интенсивности.
- Мгновенное оповещение о неисправностях на критичных участках.
Промышленность и бизнес: территории заводов, фабрик, складов, офисных парков.
- Освещение по графику работы производства и охраны периметра.
- Снижение эксплуатационных расходов и себестоимости продукции.
- Защита от несанкционированного доступа за счет света
Социальные и общественные объекты: школы, больницы, поликлиники, стадионы.
- Дежурное и полное освещение для обеспечения безопасности.
- Управление сценариями освещения для мероприятий и тренировок.
- Создание благоприятной среды при сокращении затрат.
Модуль управления и учета
Системы DigiCity поддерживают все каналы беспроводной связи и все типы подключения к светильникам.
Поддержка всех каналов беспроводной связи
NB-IoT, GSM, LoRa
Поддержка всех типов подключений к светильникам
NEMA-socket, SR-socket, Коробочное исполнение
Состав системы АСУНО

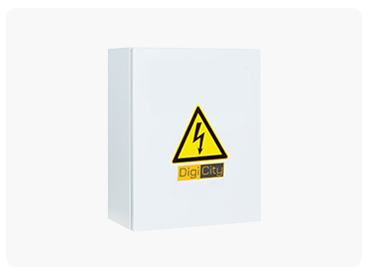

Шкаф управления
Модули управления
Контроллер
Модуль расширения
Модули системы АСУНО
Описание и визуальное представление состава системы управления освещением, включающей в себя множество модулей.
ШУНО предназначен для:
Автоматического, ручного или дистанционного управления сетями уличного освещения и осветительными установками производственных зданий, сооружений, территорий любых объектов с любыми источниками света (лампами накаливания, ДРЛ, ДРИ, ДНаТ, люминесцентными и др.).
Автоматического контроля и учета электроэнергии.
Автоматической передачи данных в диспетчерский пункт.
Характеристики:
Степень защиты: IP 54; IP 65.
Различные варианты шкафов: 50А, 100А, 160А, 250А.
Габариты: от 600х600х250.
Сигнализация об аварийных ситуациях.
Диапазон рабочих температур: от -45°С до +60 °С.
Комплект поставки:
- Контроллер управления DigiCity.
- Счетчик электрической энергии.
- Силовое оборудование.
- GSM-антенна.
Модуль индивидуального управления светильником:
Устройство предназначено для управления световым потоком светильников с помощью беспроводной сети с использованием «облачной» инфраструктуры по каналам: GSM(3G), LoRa, NB-IoT и XNB.
Управление реализуется в автоматическом режиме (по расписанию/датчику) или в ручном по команде диспетчера, а также есть возможность отслеживания состояния светильников на наличие аварий по обратной связи.
Система позволяет использовать любые виды светильников, оборудованные драйверами с протоколами управления 0/1-10 или DALI.
Контроллер предназначен для:
- Управление 4 контакторами.
- Установка индивидуального расписания на каждый контактор.
- Возможность подключения нескольких счётчиков к одному контроллеру синхронизацией по сети.
- Мониторинг состояний 27 контрольных точек.
- Установка пороговых уровней для определения вышедших из строя светильников и несанкционированных подключений.
- Сбор данных со счётчиков по интерфейсу RS-485.
- Встроенная память для автономной работы контроллера по расписанию в случае потери GSM-сигнала.
- Встроенный аккумулятор с возможностью автономного функционирования до 60 мин.
- Дистанционное обновление прошивки устройства.
- Автоматическая перезагрузка при зависании.
- Подключение датчиков открытия двери и пожарной сигнализации.
- Встроенные энергонезависимые часы с автоматической.
Модули предназначены для сбора данных со встроенных дискретных входов и передачи их в сеть RS-485.
Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Описание устройства:
- Встроенные входы могут работать в режиме счетчика импульсов частотой до 1 кГц.
- Автоматическое определение протокола (только для МВ110-8ДФ).
- Съемные клеммники с невыпадающими винтами.
- Универсальное питание (=24 В или ~230 В).
- Обновление встроенного программного обеспечения по RS-485.
- Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210).
Платформа DigiCity — универсальный облачный программный продукт, созданный для управления различными сервисами и системами мониторинга Умного города.
К сервисам относятся АСУНО, АСКУЭ, мониторинг отходов, управление пешеходными переходами, комплекс Умная опора, Цифровой двойник, Умное предприятие и т.д.
С 2021 года цифровая платформа управления и мониторинга DigiCity входит в Реестр Российского ПО.
Кейсы и результаты
Этапы внедрения
- Консультация и аудит: Бесплатный анализ вашего объекта.
- Техническое предложение: Разработка и согласование КП
- Поставка и монтаж: Поставка оборудования, шеф-монтаж
- Пусконаладка и обучение: Запуск системы, обучение персонала
- Техническая поддержка: Гарантийное и постгарантийное обслуживание.
Отзывы клиентов о системе наружного освещения DIGICITY
Автоматизированная система управления наружным освещением DigiCity рекомендована к внедрению на всех объектах СПБ ГБУ «ЛЕНСВЕТ».
Выражаем благодарность за успешную реализацию проектов по автоматизации систем управления наружным освещением «DIGICITY» в г. Химки и г. Луганск.
Внедрение АСУНО от “Проэнерджи” значительно повысило безопасность улиц за счет стабильного и адаптивного освещения, а также упростило мониторинг.
Теперь мы точно знаем, где и когда освещение работает неисправно, что снизило расходы на ремонт и обслуживание до 40% благодаря оперативному контролю АСУНО.
АСУНО полностью исключила случаи необоснованного перерасхода электроэнергии и позволила нам централизованно контролировать всё освещение. Простота интеграции и ощутимый результата.
Мы получили не просто систему управления, а инструмент для повышения качества жизни горожан – АСУНО обеспечивает идеальное освещение там, где это нужно.
