Описание

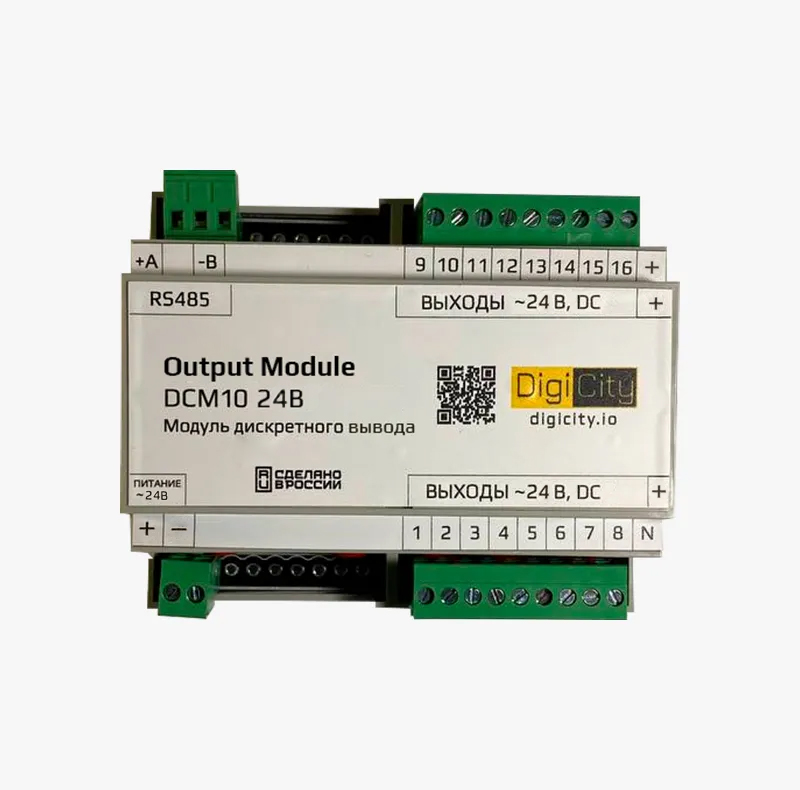

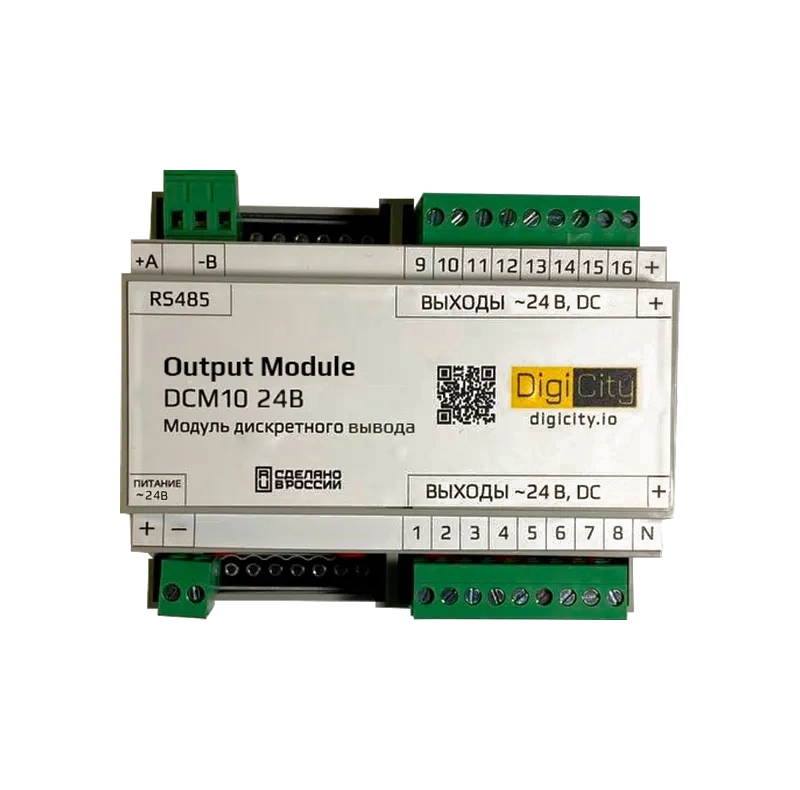

Внешний модуль расширения DigiCity DCM10 с дискретными выходами предназначен для выдачи управляющего сигнала на подключенное исполнительное устройство (реле, пускатели, клапаны, соленоиды и проч.). Модуль применяется в системах управления, защиты и автоматики энергетических систем и коммунального хозяйства, бытовой автоматизации.
Модули выполняют функции:
- Вывод дискретных сигналов
Поддерживаемые протоколы связи сети интерфейса RS‐485 Modbus RTU.
Все необходимые настройки связи и параметры модуля задаются программно через регистры Modbus и сохраняются в энергонезависимой памяти контроллера модуля.
Все функциональные части модуля имеют гальваническую развязку между собой:
- Цепи питания.
- Дискретные выходы.
- Интерфейс связи.
Коммуникационные возможности:
Интерфейс: RS-485.
Поддерживаемые протоколы: Modbus RTU.
Скорость обмена по RS-485: 4800…115200 бит/с.
Модификации

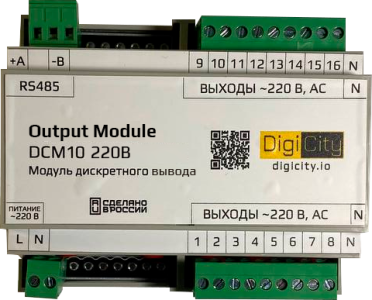

| Модификация | DCM10.DO8.T2.220 | DCM10.DO16.T2.220 | |
|---|---|---|---|
 | |
Выходы
| Количество дискретных выходов | 8 | 16 |
|---|---|---|
| Типы дискретных выходов | T0 — моностабильное реле T1 — транзистор с открытым истоком (управление исходящим током) T2 — симмистор T3 — симмистор с физической памятью состояния (управляемый бистабильным реле) | T0 — моностабильное реле T1 — транзистор с открытым истоком (управление исходящим током) T2 — симмистор T3 — симмистор с физической памятью состояния (управляемый бистабильным реле) |
Коммуникационные возможности
| Интерфейс | RS-485 | RS-485 |
|---|---|---|
| Поддерживаемые протоколы | Modbus-RTU | Modbus-RTU |
| Скорость обмена по RS-485, бит/с | 4800, 9600, 19200, 38400, 57600, 115200 | 4800, 9600, 19200, 38400, 57600, 115200 |
Конструктивное исполнение
| Материал корпуса | Пластик | Пластик |
|---|---|---|
| Габаритные размеры, мм | 55×90×55 | 110×90×55 |
| Степень защиты | IP20 | IP20 |
| Масса устройства, гр | 100 | 200 |
| Варианты установки | На DIN-рейку / на стену | На DIN-рейку / на стену |
| Температура, °С | от -40 до +70 | от -40 до +70 |
| Относительная влажность воздуха (без конденсации), % | 90 | 90 |
| Тип питания | DC | DC |
| Напряжение питания | 24В | 24В |
| Потребляемая мощность | до 3 Вт | до 3 Вт |
| Модуль | 1 шт. | 1 шт. |
| Паспорт / Гарантийный талон | 1 экз. | 1 экз. |
| Краткое руководство по эксплуатации | 1 экз. | 1 экз. |
